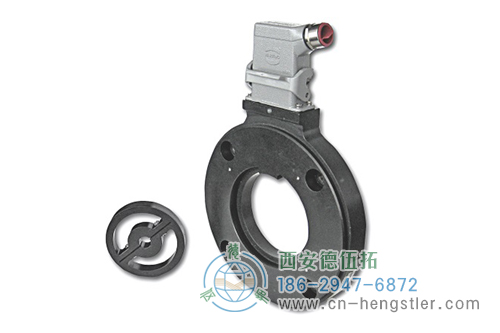

ST85重載磁性增量編碼器|NorthStar(北極星)
應用創新傳感器技術重新設計，空氣間隙增大到0.060“
無軸承設計 ，可直接安裝到8.5"（180C）表面電機
雙向C面版本，可以像“”三明治“一樣安裝
陽極氧化鋁外殼和可現場更換聯軸器
具有單端或雙端傳感器輸出
NorthStar SLIM Tach® 重載磁性增量編碼器ST85是一種重工型數字編碼器，可高度抵抗油、脂、鹽溶液、污垢、纖維和塵土的污染，是交流矢量電機應用的最佳選擇。


ST85重載磁性增量編碼器產品規格
外徑：8.73"(221.8mm)
軸徑或孔徑：5/8? (15.9mm)~ 2-7/8?(73.0mm)
脈沖數或分辨率：64~2048
防護等級：IP65

ST85重載磁性增量編碼器電氣特性
電源電壓：DC 5~26 V ，95 mA

ST85重載磁性增量編碼器機械特性
安裝規格：直徑8.5" ，180C 表面安裝，符合NEMA MG1標準。
外殼材料：陽極氧化鋁

ST85重載磁性增量編碼器工作溫度
標準：-40°C ~ +100°C
擴展：-40°C ~ +120°C

ST85重載磁性增量編碼器適用行業

　冶金行業　　　　　造紙行業

　矢量電機

ST85重載磁性增量編碼器技術參數

技術數據（機械）

外徑	帶連接器13.0"(300mm)
軸徑	0.625"`2.875"
最大軸轉速	7000RPM
安裝配置	8.5" 180C表面安裝，符合 NEMA MG1標準
外殼材料	鑄鋁
加速度變化率	最大3600rpm/秒
所需匹配軸長度	最小0.7"
允許的軸向跳動	±0.1"
允許的徑向跳動	0.005"TIR
工作溫度 標準	-40℃ ~ +100℃
工作溫度 可選擴展	-40℃ ~ +120℃
儲存溫度	-40℃ ~ +120℃
濕度	100%
抗振動	200m/s2(5`2000Hz)
抗沖擊	3000m/s2
連接器	10針工業型鎖扣，密封符合NEMA 4和12標準，防護等級IP65；MS連接器或電纜輸出

技術數據(電氣)

電源電壓	直流5`26V
輸出模塊數	單或冗余雙輸出
電流要求	典型值95mA，每個傳感器模塊+線驅負載
輸出信號 電氣選項V： 電氣選項5：	5`26V線驅輸出，150mA 5V線驅輸出，150mA
編碼方式	增量式
每轉脈沖數	64`2048
相位檢測	從編碼器安裝端看逆時針旋轉(CCW)時，A超前B
正交相位	90°±45°
對稱性	180°±54°
零位信號	小于A/B相脈沖寬度
頻率響應	0`180kHz
電氣抗干擾性	2kV ESD，電源反極性和負載短路保護

電氣連接

信號	連接器引腳	電纜	MS 3102E18-IT#	導管接線盒
Com	1	黑	F	1
B	2	綠	B	5
A	3	藍	A	3
Z *	4	紫	C	7
無連接	5	-	E	-
Vcc(5-26VDC)	6	紅	D	2
B	7	黃	I	6
A	8	灰	H	4
Z *	9	橙	J	8
屏蔽	10	屏蔽織網	G	-

^*可選零位信號(Z)。參見訂購信息。

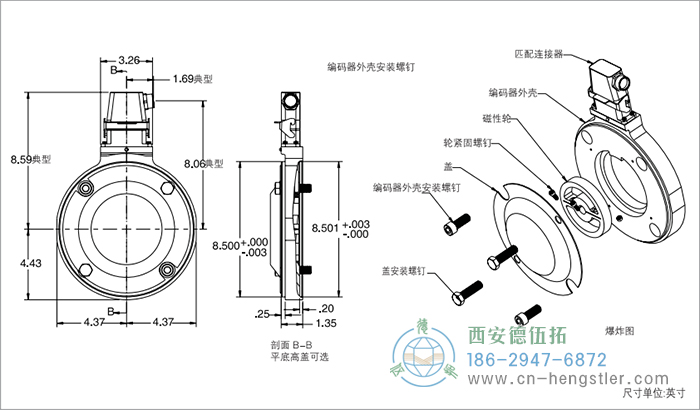

ST85重載磁性增量編碼器外形及安裝尺寸

ST85重載磁性增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR	代碼 3：零位	代碼 4：輪的內徑	代碼 5：終端	代碼 6：電氣	代碼 7：外罩/適配器
□	□	□	□	□	□	□
ST85 直接安裝到電機NEMA 180法蘭(8.5")。單輸出	0064 0128 0256 0512 1024 2048	L 無零位 Z 零位信號	C04 0.625" C05 0.875" C06 1.000" C07 1.125" C08 1.250" C09 1.375" C10 1.500" C11 1.625" C12 1.750" C13 1.875" C14 2.000" C15 2.125" C16 2.250" C17 2.375" C18 2.500" C19 2.875" C20 2.625" -------- 軸的安裝 G01 1.125" EOS G06 2.375 EOS G08 2.625" EOS G10 2.875" EOS -------- 可提供其他軸尺寸最大	B 導管連線盒 C 帶1/2"NPT工業鎖扣連接器 D 帶1/2"NPT的1"高工業鎖扣連接器 E 帶1/2"NPT的3"高工業鎖扣連接器 M 10針MS連接器 N 10針MS 3112連接器 P 18"電纜輸出(當代碼6=H時，長度變?yōu)?5") Q 工業鎖的只有連接器帶18"電纜	V 5-26V輸入，5-26V線路驅動器(IC-WE)輸出 5 5-15V輸入，5V線路驅動器(IC-WE)輸出 H 與V相同，溫度擴展至120℃	CC 無孔平蓋 EE 特別重載的鋼蓋 FF 帶孔平蓋 PP 特別重載的鋼平底高蓋
