plc是如何處理編碼器信號的

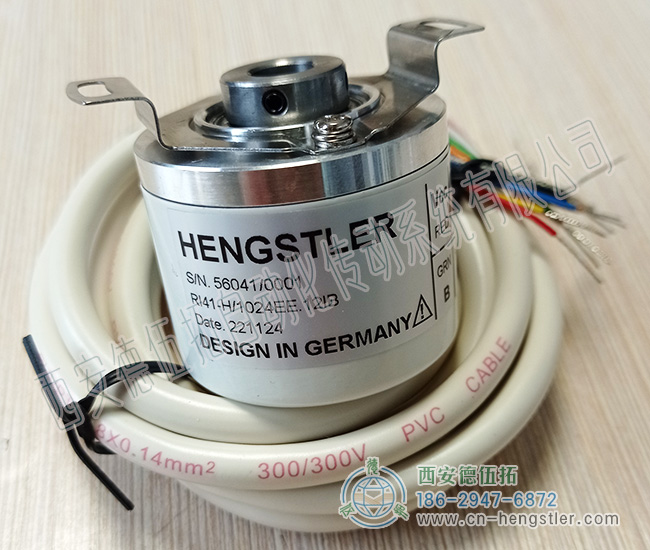

HENGSTLER編碼器的信號屬于脈沖信號，在plc中是一種高速輸入。然后我們需要使用高速計數器在PLC中對其信號進行計數，并通過CPU中斷處理對其進行計數。



旋轉編碼器的脈沖信號通常用于定位和速度測量。高速計數器的類型分為單相單表、單相雙表和兩相雙表。增量編碼器通常為三相輸出（AB相和Z相）。AB相位是90°差的脈沖輸出，Z相位是匝數。因此，它通常采用兩相雙計數格式，以便可以自動測量旋轉方向（取決于A相延遲還是B相超前）。然后我們可以使用它的一個階段來計數。如果未指定方向，可以選擇單相計數。

在檢測到HENGSTLER編碼器的脈沖信號之后，PLC可以將其轉換為用于定位的位置信號，以了解物體運動的具體位置。具體的轉換過程還需要知道編碼器的分辨率和機械參數，例如是否有減速器、減速器減速比、螺紋軸導向器、齒輪比等。由于它是高速信號，因此在數字比較中使用高速計數器的比較命令。當為比較結果指定了輸出繼電器時，它直接反映在輸出的ON/OFF狀態，而無需等待END命令的輸出刷新。同時，應注意繼電器輸出型可編程控制器具有機械動作延遲（約10ms），因此應使用晶體管輸出產品。

了解更多編碼器相關知識，敬請關注亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供Hengstler編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因?yàn)榫幋a器技術人員的短缺帶來的損失，采取“線上+線下”服務的服務形式，幫助企業解決技術難題。
