亨士樂編碼器引腳和安裝形式介紹

亨士樂編碼器是指“數字測量秤”，它允許測量工具與編碼器“光”、“電”和邏輯的出現相結合，以極高的測量速度運行，并將測量工作推向新的里程碑。旋轉編碼器是一種旋轉傳感器，它將旋轉位移轉換為一系列數字脈沖信號，可用于控制角位移。如果Hengstler旋轉編碼器與齒輪或螺釘相結合，它也可以用于測量線性位移。

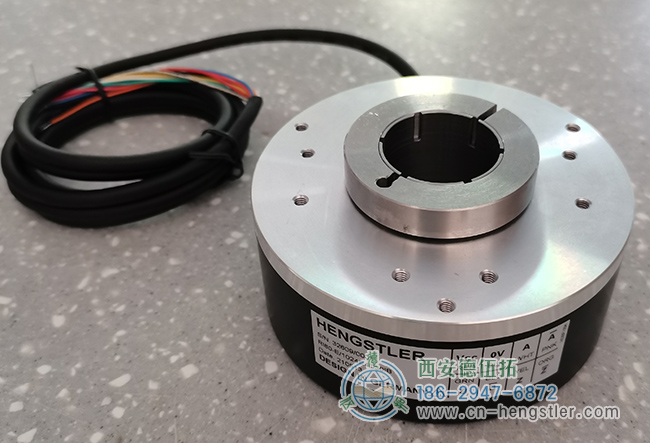

亨士樂編碼器有5條線，其中3條是脈沖輸出線，1條是COM連接線，1根是電源線（OC門輸出型）。編碼器的電源可以是外部電源，也可以直接使用PLC的DC24V電源。電源的“-”端應連接到編碼器的COM端，“+”端應與編碼器的電源端相連。編碼器的COM端連接到PLC的輸入COM端。A、B和Z雙相脈沖輸出線直接連接到PLC的輸入端。A和B是具有90度差的脈沖。Z相位信號在編碼器的旋轉中只有一個脈沖，通常用作零點的參考。連接時，請注意PLC輸入的響應時間。旋轉編碼器還有一根需要接地的屏蔽線，以提高使用過程中的抗干擾性能。

絕對編碼器的機械安裝形式多種多樣，包括高速最終安裝、低速最終安裝和額外的機械設備安裝。

高速最終安裝：當亨士樂編碼器安裝在驅動電機的軸端（或變速器連接）時，此過程具有高分辨率的優點。由于多旋轉編碼器具有4096轉，并且電機轉數在該范圍內，因此可以使用足夠的范圍來提高分辨率。缺點是運動物體通過減速齒輪時有齒輪齒隙誤差，一般用于單側高精度控制定位，如軋鋼中的輥縫控制。此外，編碼器直接安裝在高速端，電機振動必須較小，否則編碼器很容易損壞。

低速最終安裝：Hengstler編碼器安裝在減速器之后，如絞車鋼絲卷筒的軸端或最后一個減速器的軸端。這種方法不再有變速箱來返回游戲，并且測量更加直接和準確。這種方法通常測量長距離定位，如各種起重設備、給料機定位等。

輔機安裝：通常使用齒輪箱和齒條、鏈條皮帶、摩擦輪、送繩機等。

亨士樂絕對編碼器根據其機械位置來確定每個位置的唯一性。它不需要內存、參考點和連續計數。如果必須知道位置，則可以讀取其位置。這顯著提高了編碼器的抗干擾性能和數據可靠性。
