亨士樂編碼器的抗抖動計數電路

當亨士樂編碼器用于角度定位或測量時，它們通常具有A、B和2相輸出。編碼器的輸出波形如圖1所示。相位A和相位B輸出占空比為50%的方波。相位A和B每轉編碼器輸出固定數量的脈沖（例如100個脈沖）。如果Hengstler編碼器正向旋轉，相位A與相位B相比超過周期的第一個四分之一。相位A和相位B的輸出方波之間的相位差為90。由于相位A和B的編碼器每轉輸出固定數量的脈沖，因此相位A或相位B輸出指示編碼器已以固定角度旋轉的脈沖。如果兩個相位輸出一個脈沖，這表明編碼器已經旋轉了一個周期。因此，編碼器可能已經旋轉了一個周期，編碼器測量角位移和行進方向。

問題是，當伺服系統停止工作時，如果沒有鎖定，旋轉軸會因外力（如風力）而自由擺動，導致亨士樂編碼器的輸出波形擺動，如圖2所示，導致計數錯誤。在這種情況下，波形不能被正確計數。盡管可以通過軟件設置標志狀態，并通過記錄歷史狀態的變化來過濾不正確的計數，但該程序相當昂貴。所以我設計了一個抗抖動計數電路。它可以自動消除抖動引起的錯誤計數。

1.防抖動計數電路原理圖

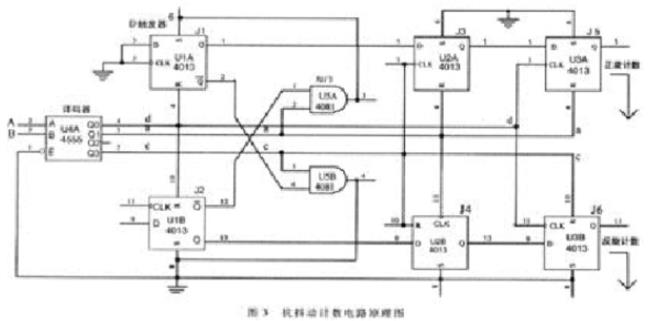

圖3是抗抖動計數電路的原理圖。該電路濾除了旋轉編碼器輸出波形的抖動現象。該電路分為四個部分：解碼電路U4A、鎖定電路U5A、U5B、正向旋轉計數鏈J1、J3、J5和反向旋轉計數鏈J2、J4、J6。U4A是一個二四解碼器，U5A和U5B是與門，J1~J6是D觸發器。正向旋轉計數鏈負責對編碼器的正向旋轉進行計數，而反向旋轉計數鏈則負責對編碼器反向旋轉進行計數。

2抖動計數電路的工作分析

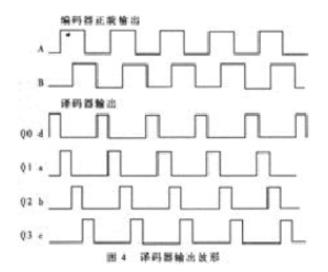

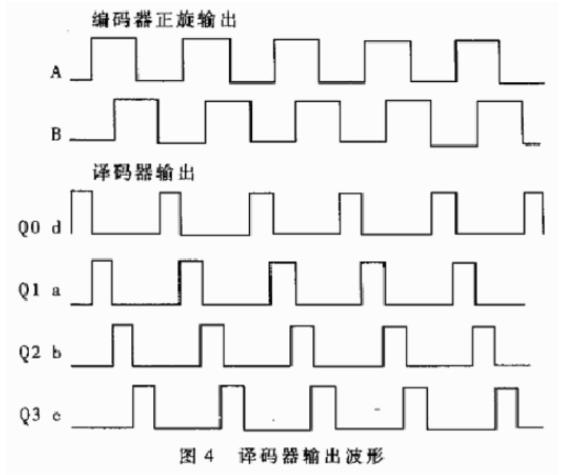

圖4顯示了24解碼器的波形輸出。解碼器產生四種不同的狀態：d、a、b和c。在圖3中，當b=0和a=0時，解碼器輸出處于d狀態的Q0，并且d狀態處于高電平。在B＝0和A＝1時，解碼器Q1的輸入處于狀態A和狀態A高。在B＝1和A＝1時，解碼器Q2輸出狀態B并且狀態B為高。B狀態不影響計數和方向確定，也不用于圖3所示的電路。如果B＝1并且A＝0，則解碼器的輸出是處于c狀態的Q3并且處于高電平的c狀態。

當亨士樂編碼器正向旋轉時，解碼器的狀態序列為d、a、b、c、d、a，b、c*。如圖4所示。

如果B＝O且A＝0，則進入d狀態，并且門U5A的引腳2為A＝0（引腳意味著引腳），因此輸出為U5A 0的引腳3。觸發器J1的R＝d＝1和S＝0，即J1被刪除為0，并且門U5B的引腳5＝c＝0，導致U5B的輸出引腳4＝0。觸發器J2的R＝d＝1和S＝0，即J2也被刪除為0。此時，J1和J2的Q端子均為1，且Pinl=Pin6=1（帶車門U5）。U5A和U5B都在等待門打開。當狀態a時，U5A出現QL=a=1和Pin2=a=1。

由于c＝0，J2的Q端子仍然是1，U5A的Pinl是l，并且U5A的輸出Pin3是1。J1的R-d是OS＝1，所以J1被設置為l。Q＝l，對于J1為Q0。J1的Q＝l和正向旋轉符號被發送到J3的D端。J1的Q端已關閉U5B。直到下一個d，所有的c脈沖都不會改變J2的狀態。這意味著由J1、J3和J5組成的正向自旋計數鏈打開，而由J2、J4和J6組成的反向自旋計數鏈被阻斷。U5A、U5B、J1、J2完成鎖定功能。當進入狀態a時，J3的R＝a＝l，s＝0，J3被刪除0，J5的Ra＝1，s＝1，J5變?yōu)?。在進入狀態c之前，J3的R＝a＝、S0、D＝1和J3處于待觸發的等待狀態。J3的CLK是c，并且在c脈沖的上升沿之后，D＝1被插入J3的Q端，并且正向旋轉標志被發送到J5的D端。

當亨士樂編碼器以相反的方向旋轉時，解碼器發出的狀態序列是d，c，b，a，d，c、b，a……這種情況的分析方法與正向旋轉相同，此處不再描述。

這就像一場接力賽。四個站d、a、b、c和四個裁判被均勻地放在一個封閉的圓形軌道上，只允許一個人上升。點d是起點和終點以及入口和出口點。救生員把救生圈從一站開到下一站。裁判D的職責是：操作員走到A（前方），并簽名：“有人，前方”；轉到C（向后）并簽名：“對面的人”。其他裁判的責任是向到達本站的運動員發放簽證（柜臺）并吊銷他們的簽證。裁判的評分規則是：以其他裁判為基礎

簽證是完整的，并有標記，陽性加一分，陰性減一分，然后簽證被吊銷。如果不是所有的簽證都可用，將不會獲得積分，簽證將被吊銷。當操作員在斜坡上奔跑或坐著時，裁判會閉上眼睛。

例如，在圖2中，當從狀態d進入狀態a時，正向旋轉標志被發送到J3的d端。之后，a、b、a、b，a和b沒有效果，但J3和J5被重復刪除。如果從該狀態進入狀態d，則正向旋轉標志被發送到正向旋轉計數，而J1和J2被清零。在從狀態d進入狀態C之后，反向旋轉標志被發送到J4的d端。同時，在J3的Q端插入D=0，此時J5的D端為零。在從狀態c返回到狀態d之后，計數器旋轉計數重量被釋放。然而，由于J5的零D端子，D脈沖不計數，盡管狀態D在此處再次出現。

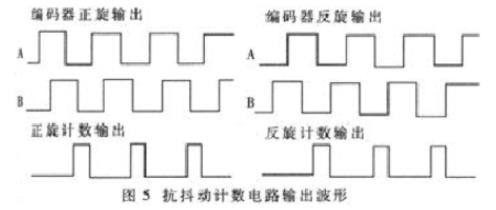

圖5顯示了防抖動計數電路的輸出波形。該電路的計數頻率可達10MH2。A和B相應在輸入前進行整形，必要時進行電氣分離。

我使用這個電路來定位和測量在線旋轉角度。天線頭有兩個旋轉角度，傾角為0至90度，方位角為0至354度。亨士樂編碼器使用只讀存儲器E6A2。該Hengstler編碼器在相位A或相位B中每轉輸出100個脈沖。可以得出結論，對于通過抗抖動計數電路輸出的每個脈沖，編碼器以3.6度的角度旋轉。增加變速箱可以提高角度測量的準確性。將防抖動電路的正向和反向旋轉計數器輸出連接到微控制器的中斷管理，并在其下降沿發生時向微控制器發送中斷。微控制器將處理后的角度信息發送到屏幕上顯示，完成天線樞轉角的定位和測量。這種天線角度顯示系統在實踐中工作穩定，沒有出現計數誤差。
