Hengstler編碼器計數電路和數字濾波的設計

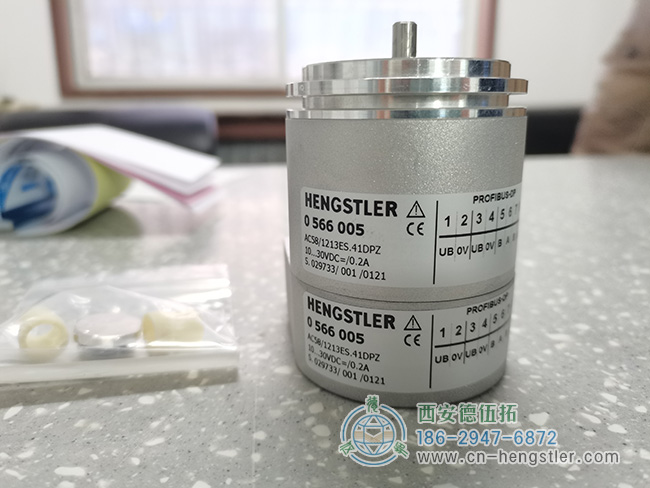

Hengstler光電編碼器是一種高精度角位置傳感器，通常用于數控車床，用于檢測主軸系統的速度和角位移，也用于伺服系統，用于檢測伺服電機的速度。然而，在亨士樂光電編碼器安裝底座的機械振動激勵下，不可避免地會引起其主碼盤的振動，導致輸出波形失真，最終導致計數誤差，從而阻礙伺服驅動系統的正常運行，影響數控機床的加工精度和定位精度。為此，可以使用數字濾波來減少編碼器計數誤差，但存在以下缺點：



1.數字濾波需要CPU時間，并且隨著Hengstler光電編碼器的使用數量而增加，因此無法適應更大系統的要求。

2.數控車床在進行螺紋插補時，需要準確讀取亨士樂編碼器的計數值，以獲得主軸位置的信息，但此時CPU沒有時間進行數字濾波。

由于上述原因，對光電編碼器常用的方向和計數電路進行了改進，以有效解決振動引起的計數誤差。

用于傳統亨士樂光電編碼器的方向和計數電路

通常，Hengstler編碼器的輸出信號由a和B之間相差90°的兩個方波組成。D觸發器可以用作方向鑒別器，計數功能由門電路和可逆計數器完成。

當Hengstler編碼器順時針旋轉時，A相位信號傳導B相位信號大約1/4相位周期。在通過D觸發器之后，Q1處于高電平，Q2處于低電平。因此，C1具有可連接到雙向計數器的“+”端的計數脈沖，而C2保持在低電平。相反，當C1逆時針旋轉時，C1保持在低電平，C2形成的計數脈沖可以作為雙向計數器“-”端的輸入信號，從而完成光電編碼器輸出信號的計數。
