NorthStar磁性編碼器技術及其應用

編碼器的核心技術是它們傳遞位置信息的方式，NorthStar提供了兩種位置信號識別技術：光學原理，采用掩碼及相位陣技術。

這兩種北極星編碼器類型之間的主要區別在于捕獲位置信號的方式。了解兩種類型NorthStar編碼器的工作原理有利于我們決定使用哪種類型的編碼器。



磁性旋轉編碼器，也稱為磁電旋轉編碼器，是一種新型的角度或位移計，使用磁阻或霍爾元件來測量不斷變化的磁性材料的角度或偏移值。磁性材料的角度或位移的變化會引起電阻或電壓的一定變化。這種變化由放大電路放大，并由微控制器處理，輸出脈沖信號或模擬信號，以達到測量的目的。磁性編碼器的結構分為兩部分：掃描和放大輸出。檢測通常由橋式電路完成，有半橋和全橋兩種類型。增益輸出通常通過諸如晶體管和運算放大器之類的器件來實現。

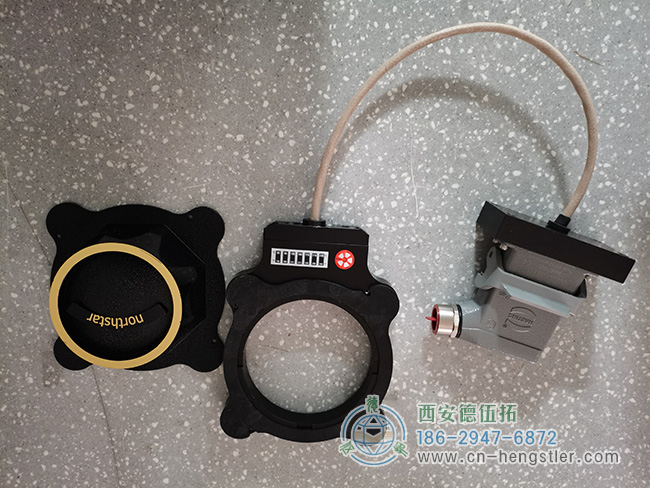

NorthStar磁性編碼器技術

光電編碼器使用光來識別當前位置。磁編碼器的原理是相似的，只是它們使用磁場信號。在磁性編碼器內部，使用了磁性轉盤和磁阻傳感器。磁性轉盤的旋轉會導致內部磁場強度的變化。磁阻傳感器檢測磁場強度的變化，然后通過電路處理信號以輸出信號。磁性碼盤上的磁極數量、磁阻傳感器的數量和信號處理方法決定了磁性編碼器的分辨率。使用磁場原理產生信號的優點是磁場信號不受灰塵、濕氣、高溫和振動的影響。

NorthStar磁性編碼器的應用

與傳統的光電和點陣編碼器相比，NorthStar磁編碼器具有防振動、防腐蝕、防污染、防干擾和寬溫度的特點，可應用于傳統北極星光電編碼器無法適應的領域。磁編碼器是專為極端惡劣的環境設計的編碼器，這些環境通常需要寬的溫度特性、承受強烈振動和沖擊的能力以及高水平的保護。

此外，我們還有可靠的信號輸出電路和簡單的安裝方法，可以顯著減少停機時間的損失。通常用于冶金、造紙和木工機械。高性能磁編碼器可廣泛應用于工業控制、機械制造、造船、紡織、印刷、航空、航天、雷達、通信、軍事等領域。

NorthStar磁性編碼器和光電編碼器的區別

傳統光電編碼盤的材料包括玻璃、金屬和塑料。窗格玻璃是沉積在玻璃上的細線，其熱穩定性和精度可以滿足普通標準和要求，但很容易斷裂。金屬碼盤是直接連接的，沒有標記，這不會使其變得脆弱。然而，由于金屬的特定寬度要求，精度有限，其熱穩定性比玻璃碼盤差一個數量級。塑料托盤經濟實惠，但成本低，精度和耐高溫性能不能滿足高要求。

磁編碼器采用磁電設計，通過磁感應裝置和磁場變化產生并提供轉子的絕對位置。它用磁性元件取代了傳統的編碼器，以彌補北極星光電編碼器的這些缺點。它具有抗震、耐腐蝕、耐污染、性能可靠、結構簡單等特點。光電增量編碼器通過在碼盤上劃線來計算精度。精度越高，碼盤越大，編碼器體積就越大，并且精度不是連續的。磁性編碼器沒有這樣的限制，并且可以達到非常小的體積。
