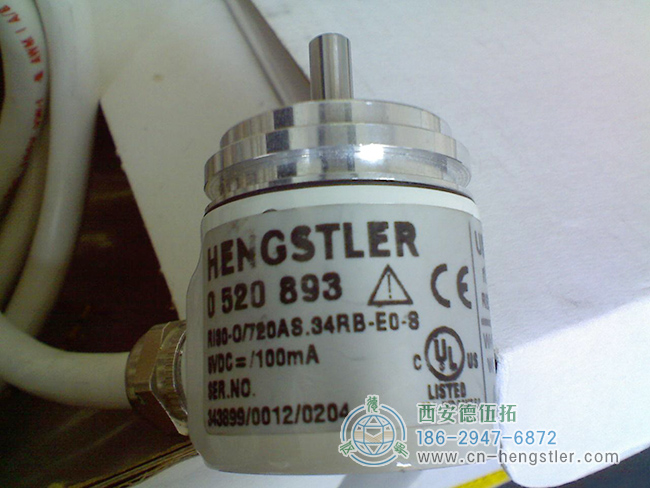

hengstler編碼器的抗干擾屏蔽技術

作為一些自動化設備的核心部分，控制系統的可靠性和穩定性直接影響設備的性能，而影響其可靠性和穩定性的主要因素之一是干擾保護。因此，hengstler編碼器信號被干擾問題的有效解決是運動控制系統設計中不可忽視的問題。

hengstler編碼器在實際應用中經常出現以下主要干擾現象：

1.如果控制系統未發出命令，則電機旋轉不規則。

2.當伺服電機停止移動并且運動控制器讀取電機位置時，電機末端的光電編碼器返回的值不規則地跳躍。

3.當伺服電機運行時，讀取的編碼器值與輸出命令值不匹配，并且誤差值是隨機且不規則的。

4.當伺服電機運行時，讀取的編碼器值與輸出命令值之間的差值為穩定值或周期性變化。

5.與交流伺服系統共享相同電源的設備（如顯示器）工作不正常。

hengstler編碼器的三種抗干擾屏蔽技術

靜電屏蔽：靜電屏蔽是指使用銅或鋁以及其他具有良好導電性的金屬作為材料，制成一個全金屬外殼，將其連接到地線，并將要屏蔽的編碼器電路放置在其中，以使干擾外部電場的功率場不會影響其內部電路。相反，485 Modbus絕對編碼器內部電路產生的電源線不能逃逸，從而影響外部電路。靜電屏蔽不僅可以防止靜電干擾，還可以防止交變電場的干擾。

外殼的金屬屏蔽層必須盡可能遠離帶有尖角的金屬螺釘。由于“峰值電場失真效應”，金屬導體的尖角成為一個干擾吸收天線。伺服編碼器的外殼必須無螺釘包裝，以確保金屬屏蔽層的屏蔽效果。

低頻磁屏蔽：低頻磁屏蔽是隔離低頻磁場與固定磁場耦合干擾的有效措施。流過電流的每根電線或線圈周圍都有一個客觀存在的磁場。它們會對檢測設備或儀器的信號線造成磁耦合干擾。為了避免磁場耦合干擾，必須使用具有高磁導率的材料作為屏蔽層或吸收體，以便低頻干擾磁場導體能夠通過具有低磁阻的磁屏蔽層，并且可以保護低頻磁屏蔽層內的電路免受低頻磁場耦合干擾。例如，儀器的鐵外殼充當?shù)皖l磁屏蔽。如果外殼進一步接地，它也可以充當靜電屏蔽。

對于磁電編碼器，在編碼器內部的磁源周圍設計了鐵磁吸收材料，以吸收外部磁場的變化能量，并屏蔽其對磁電編碼器磁源磁場的干擾。

電磁屏蔽：電磁屏蔽也由具有良好導電性的金屬材料制成，以形成各種形狀，如屏蔽蓋和屏蔽盒，將受保護的電路包圍起來。被屏蔽的干擾對象不是電場，而是高頻（超過40KHz）磁場。當干擾源產生的高頻磁場與具有良好導電性的電磁屏蔽層相遇時，在其外表面上感應出相同頻率的渦流，從而消耗高頻干擾的能量，使得電磁屏蔽層內的電路不受高頻干擾磁場的影響。

不僅保護伺服編碼器的內部電路，編碼器輸出信號的信號傳輸電纜還使用專用于編碼器信號的雙絞線屏蔽電纜。電纜屏蔽層由超細高密度金屬細線編織成保護層，可以吸收外部輻射的高頻電磁場變化，從而起到屏蔽保護的作用。

例如，廣播的本質是電磁波，因此電磁屏蔽也可以吸收它們的能量，這就是為什么我們不能在汽車中接收電臺（鋼制車身，但不接地），我們需要將收音機的天線拉出汽車。

當電磁屏蔽層接地時，可以同時具有靜電屏蔽效果，對電磁波的屏蔽效果更好。通常，用作傳輸線的銅網在接地時可以同時起到電磁屏蔽和靜電屏蔽的作用。

減少信號傳輸終端的“尖角”，并嘗試將電纜直接連接到接收端。信號傳輸中間的接收終端是一個外露的干擾吸收天線，尤其是線頭和金屬尖角，似乎是一個延伸天線，在信號傳輸過程中應盡可能避免。
