Hengstler防爆編碼器在跑車防護裝置的應用說明

防爆編碼器在跑車防護裝置的作用

跑車防護裝置用防爆編碼器(以下簡稱編碼器)主要用于測量煤礦井下提升機轉速及提升機與礦車之間的位移(或距離)關系。

Hengstler編碼器選用集光、機、電技術于一-體的數字化傳感器，輸出計數脈沖，可與多種PLC進行連接換算。

當外部的連接軸旋轉時防爆編碼器輸出計數脈沖，經換算后，得到速度、位置等變量。

編碼器執行標準GB3836-2000、Q/ZMD021 - 2010。

防爆編碼器在跑車防護裝置的使用環境條件

溫度:0°C ~40°C;

平均相對濕度:≤95%RH ( +25°C );

大氣壓力: 80kPa~ 106kPa;

機械環境:無顯著振動和沖擊的場合;

適用于有瓦斯和煤塵爆炸的危險環境中;

周圍介質無腐蝕性氣體。

防爆編碼器的結構及外形尺寸

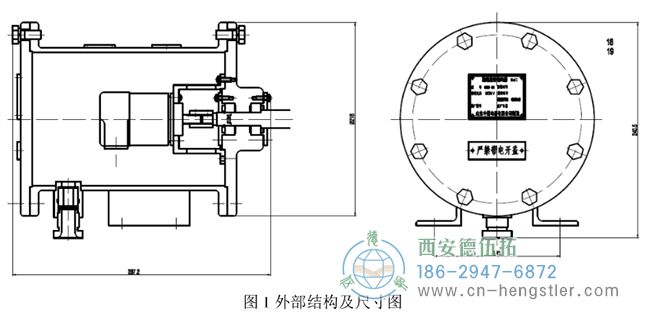

編碼器主要由編碼器、外殼兩部分組成，其外部結構如圖1所示。

防爆編碼器的電氣原理

絕對編碼器光碼盤上有許多道刻線，每道刻線依次以2線、4線、8線、16線。

在Hengstler編碼器的每一個位置，通過讀取每道刻線的通、暗，獲得-組從2的零次方到2的n-1次方的唯- -的 2進制編碼(格雷碼),這就稱為n位絕對編碼器。這樣的編碼器是由碼盤的機械位置決定的，它不受停電、干擾的影響。

防爆編碼器在跑車防護裝置安裝、調試、操作及使用注意事項

1、編碼器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞，安裝或使用不當會影響編碼器的性能和使用壽命。安裝時不要給軸施加直接的沖擊。亨士樂編碼器軸與機器的連接，應使用柔性連接器。在軸上裝連接器時，不要硬壓入。即使使用連接器，因安裝不良，也有可能給軸加上比允許負荷還大的負荷，或造成撥芯現象，因此，要特別注意。軸承壽命與使用條件有關，受軸承荷重的影響特別大。如軸承負荷比規定荷重小，可大大延長軸承壽命。不要將旋轉編碼器進行拆解，這樣做將有損防油和防滴性能。防滴型產品不宜長期浸在水、油中，表面有水、油時應擦拭干凈。

2、編碼器與外部聯接應避免剛性連接，而應采用聯軸器、連接齒輪或同步帶聯接傳動，避免因用戶軸的串動、跳動造成編碼器軸系和碼盤的損壞。
