HENGSTLER編碼器電纜接線需要注意的5個方面

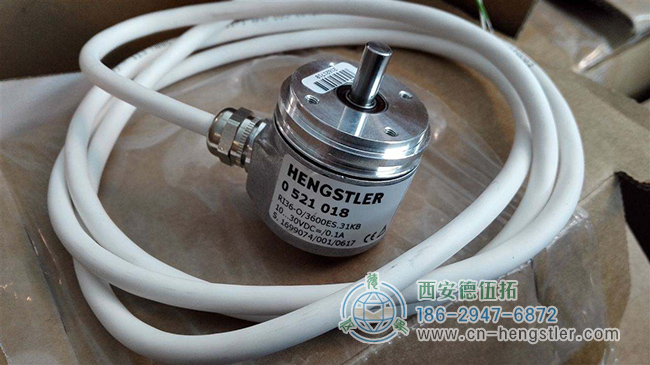

HENGSTLER編碼器輸出方式分為：軸向輸出和徑向輸出兩種方式。如果接線錯誤，亨士樂編碼器的內部電路將損壞，并影響其使用，技術人員需要掌握編碼器的正確接線方式，才能確保編碼器的正常輸出精度，確保信號不受干擾。

HENGSTLER編碼器電纜接線注意事項：

1、為了減少噪音，縮短布線距離。

2、當電纜由于電纜之間的導體電阻和電容的影響而延長時，波形的上升和下降時間延長，這容易引起信號之間的干擾（串?dāng)_）。因此，應使用電纜之間電阻和電容較低的電纜（雙絞線、屏蔽線）。

3、如果與高壓線和電源線并聯，會因感應引起的故障而損壞，因此應將其與其他接線斷開。

4、電纜伸長時，小于10m。對于電纜的分布容量，波形的上升和下降時間更長。如果有問題，則使用施密特電路對波形進行整形。

5、必須在亨士樂編碼器關閉時進行接線。當電源打開時，當輸出線接觸電源時，有時會損壞輸出電路。

編碼器電纜連接時要保證通信協議必須和程序接口相對應，另外HENGSTLER編碼器的精度根據現場要求進行調整。
