細數亨士樂增量編碼器使用中的幾個要點！

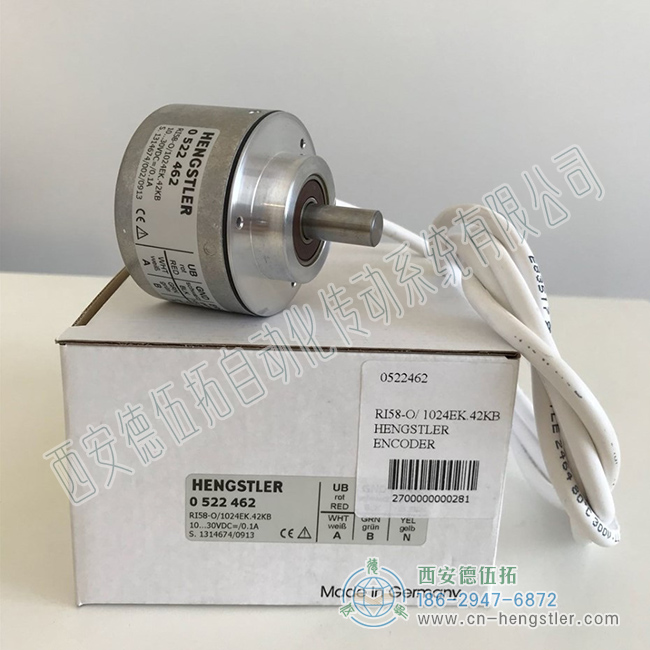

亨士樂增量編碼器將位移轉換為周期性電信號，然后將該電信號轉換為計數脈沖。脈沖數表示位移。HENGSTLER編碼器是一種將角位移或線性位移轉換為電信號的裝置。今天，西安德伍拓自動化傳動系統有限公司為大家介紹一下關于增量式編碼器在使用中需要注意的幾個地方。



1、增量編碼器具有不同的分辨率。它們是通過每個周期產生的脈沖數來測量的，從6到5400或更高。脈沖越多，分辨率越高；這是選擇型號最重要的基礎之一。

2、HENGSTLER增量編碼器通常有三個通道的信號輸出（有六個通道的差分信號）A、B和Z，通常采用TTL電平。每個周期發送一個Z脈沖，該脈沖可作為機械零點的參考，通過a領先B或B領先a判斷方向。我們的增量編碼器定義為當查看軸端時編碼器順時針旋轉，a領先B為90°，相反，當逆時針旋轉時，則相反。超聲前A為90°。也存在差異。這取決于產品描述。

3、采用PLC采集數據，選擇高速計數模塊；使用工業個人計算機采集數據，并選擇高速計數板；建議使用帶光電耦合器的輸入端口，用單片機采集數據

4、建議編碼器B脈沖為正向（正向）脈沖，a脈沖為反向（反向）脈沖，Z零脈沖。

5、在電子設備中設置計數堆棧。

亨士樂增量編碼器的特點

當HENGSTLER增量編碼器的旋轉軸旋轉時，有相應的脈沖輸出，其計數起點可以任意設置，可以實現多個周期的無限累積和測量。亨士樂編碼器軸的旋轉發出固定脈沖，脈沖的數量由編碼器網格的行數決定。如果需要提高分辨率，可以使用具有90度相位差的AB信號進行倍頻或更換高分辨率編碼器。
