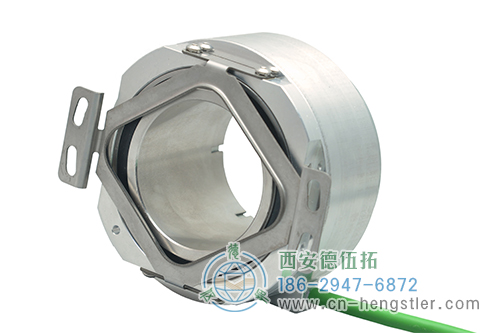

RS90大孔徑光電增量編碼器|德國Hengstler(亨士樂)
大孔徑高精度通孔編碼器，高動態響應
前彈簧片法蘭安裝，后夾緊環軸固定
孔徑最大可達50mm
直讀4096 PPR sin/cos信號質量高，可選UVW換向信號和方波輸出
最高轉速3,000RPM
防護等級IP64
適合鋰電池卷繞/涂布，電子裝配，印刷，機床等行業直驅電機應用


RS90大孔徑光電增量編碼器產品規格
外徑：89 mm
軸徑或孔徑：30mm, 38mm，50mm
脈沖數或分辨率：4096 PPR 1Vpp Sin/Cos或高分率方波輸出
防護等級：IP64
最高轉速：3,000 RPM

RS90大孔徑光電增量編碼器適用行業

　機床　　　　　伺服電機

　工廠自動化

RS90大孔徑光電增量編碼器技術參數

技術數據（機械）

外徑	彈簧片104mm，外殼89mm
孔徑	30mm, 38mm，50mm
安裝方式	前彈簧片法蘭安裝，后夾緊環軸固定
防護等級 (EN 60529)	IP64
軸向跳動	±0.5mm
徑向跳動	±0.1 mm
機械最高轉速	3,000 RPM (方波取決于PPR和最大輸出頻率)
慣量	3.0 kg.cm2
振動(DIN EN 60068-2-6)	200 m/s2 (10 ... 500 Hz)
沖擊(DIN EN 60068-2-27)	1,000 m/s2 (6 ms)
工作溫度	-20℃`+100℃
存儲溫度	-40℃`+100℃
濕度	95% 非凝結
輸出方式	徑向電纜
重量	大約 1.0 kg

技術數據（電氣）

供電電壓	DC 5V ± 5%
空載消耗電流	150 mA
信號周期	直讀 4096 PPR (方波倍頻，詳見選型表)
增量正余弦信號-ABR	1Vpp Sin/Cos，DC 2.5V 偏置電壓
增量方波信號 -ABR	TTL 電平
換向信號-UVW	集電極開路輸出（內置2.2k上拉電阻）
最大輸出頻率	正余弦 300 kHz； 方波 7.8 MHz（與電纜長度相關,咨詢廠家）
精度（典型值）	重復定位3"，絕對定位精度±45"

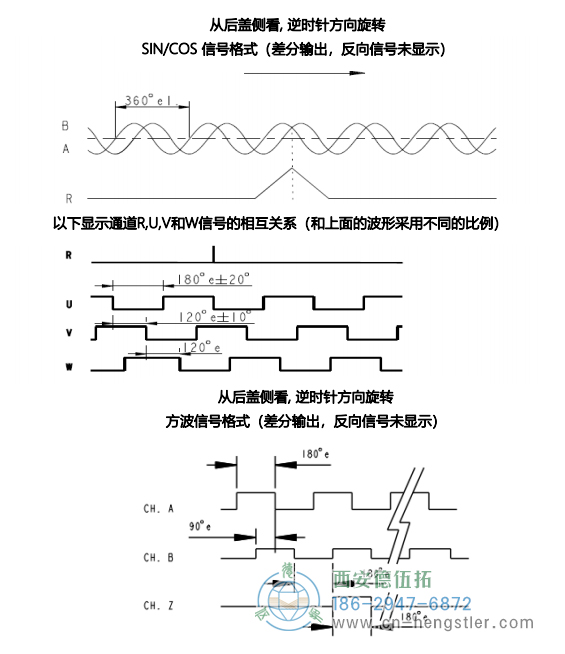

輸出波形
接線表

顏色	輸出信號
紅	Vcc
黑	GND
藍	A+
綠	B+
粉	R+
紅/藍	A-
白/綠	B-
灰/粉	R-
黃	N/C
棕1	U
灰1	V
白1	W
屏蔽2	屏蔽

¹ 僅當選型表中極數不為0時，UVW輸出有效。
² 電纜屏蔽接碼器外殼。

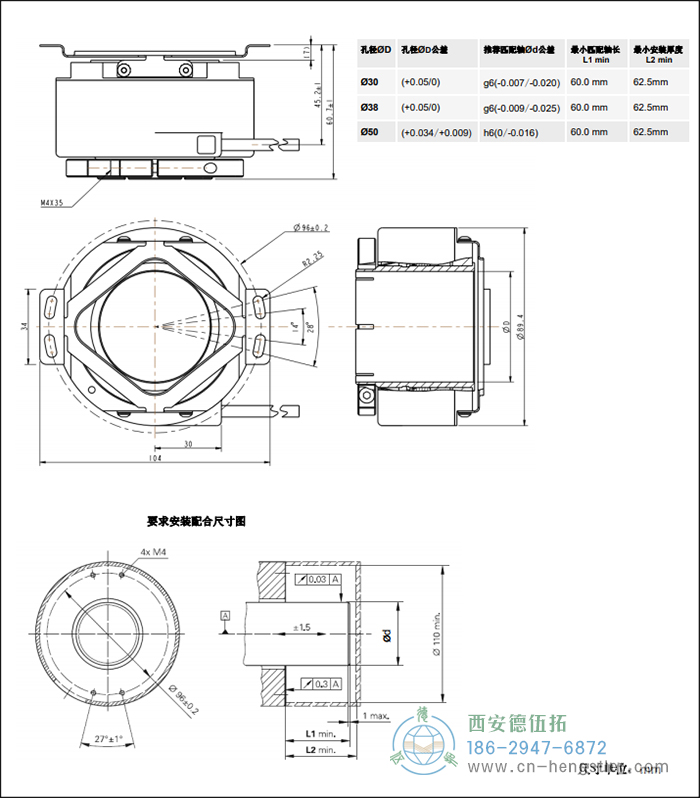

RS90大孔徑光電增量編碼器外形及安裝尺寸

RS90大孔徑光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

正余弦輸出

型號	分辨率	/極數	供電電壓	防護等級	安裝方式	孔徑	輸出信號	電纜長度
□	□	/□	□	□	□	□	□	□
RS90	4096 4,096 PPR	0 無 A 10級 D 16級 E 20級 F 24級 *其它級數咨詢工廠	A DC 5V	4 IP64	H 前彈簧片法蘭安裝，后夾緊環軸固定	30 30mm 38 38mm 50 50mm *其它孔徑咨詢工廠	S sin/cos	A5 0.5米電纜 B0 1.0米電纜

方波輸出

型號	分辨率	/極數	供電電壓	防護等級	安裝方式	孔徑	輸出信號	電纜長度
□	□	/□	□	□	□	□	□	□
RS90	4096 4,096 PPR 8192 8,192 PPR 16384 16,384 PPR 20480 20,480 PPR 32768 32,768 PPR 40960 40,960 PPR 65536 65,536 PPR 81920 81,920 PPR 102400 102,400 PPR 204800 204,800 PPR	0 無	A DC 5V	4 IP64	H 前彈簧片法蘭安裝，后夾緊環軸固定	30 30mm 38 38mm 50 50mm *其它孔徑咨詢工廠	R RS422驅動輸出	A5 0.5米電纜 B0 1.0米電纜
