AC61_Profibus工業不銹鋼型光電絕對值編碼器|德國Hengstler(亨士樂)
工業不銹鋼型絕對值編碼器
防護等級：IP67
高抗腐蝕性
分辨率可達26位（單圈14位，多圈12位）
總線罩殼
可編程：分辨率、預置值、方向
可輸出速度和加速度
設計堅固緊湊
應用：食品飲料的包裝機械，船舶設備（例如：吊車、絞車、電纜敷設船），近岸應用



絕對值型不銹鋼編碼器有 AC 59 和 AC 61 兩種類型：
· AC59 ：冷拉不銹鋼外殼，只有電纜輸出，不能訪問控制元件。
· AC61：機加工外殼，有電纜或總線接線盒、可以訪問控制元件（DIP 開關，復位開關）。

AC61_Profibus工業不銹鋼型光電絕對值編碼器產品規格
外徑：61.5mm
軸徑或孔徑：9.52mm/10mm
脈沖數或分辨率：多圈12位，單圈可達14位
防護等級：IP67
最高轉速：10,000 RPM

AC61_Profibus工業不銹鋼型光電絕對值編碼器機械特性
外徑：61.5mm
軸徑：9.52mm/10mm（實心軸）
最大轉速：6000 RPM（連續），10000（短時）

AC61_Profibus工業不銹鋼型光電絕對值編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：220mA/250mA

AC61_Profibus工業不銹鋼型光電絕對值編碼器環境特性
軸端防護等級（EN60529）：IP67
外殼防護等級（EN60529）：IP67
工作溫度：-40°C~+85°C
儲存溫度：-40°C~+85°C

AC61_Profibus工業不銹鋼型光電絕對值編碼器適用行業

　風電　　　　　工廠自動化

　工程機械　　　　　冶金行業

　石油天然氣

AC61_Profibus工業不銹鋼型光電絕對值編碼器技術參數

技術數據（機械）

外徑	61.5mm
軸徑	9.52 / 10mm (實心軸)
法蘭(外殼的安裝)	方形法蘭 63.5 x 63.5mm
外殼的防護等級 (EN 60529)	IP 67
軸的防護等級 (EN 60529)	IP 67
軸載，軸向 / 徑向	40 N / 60 N
最高轉速	短時：10 000 rpm 連續：6 000 rpm
典型啟動轉矩	≤1Nm
轉動慣量	約 20gcm2
最大軸載	軸向 40N / 徑向 60N
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +85℃
存儲溫度1	-40℃ ~ +85℃
材料（軸 / 外殼）	不銹鋼
重量	大約 1180 g
連接	總線罩殼帶 3 個密封電纜出口

技術數據（電氣）

總體設計	按照 DIN EN61010-1，防護等級 III，污染等級2， 過電壓等級 II
電源電壓	直流 10V ~ 30V
典型空載電流（單圈 / 多圈）	220mA / 250mA
EMC	EN 61326; 等級 A
單圈分辨率	10 ~ 14 位
多圈分辨率	12 位
輸出代碼	二進制
接口	RS485
線性	±1/2LSB(±1LSB，分辨率為13，14，25，26位時適用)
協議	Profibus DP,C2類編碼器行規(可參數化顯示)
集成的特殊功能	速度、加速度、運行時間
可編程	分辨率、預置、方向
波特率	自動設置，范圍在9.6K波特率到12M波特率之間
設備地址	通過DIP開關設置 通過總線(可選)
總線終端電阻器	通過DIP開關設置

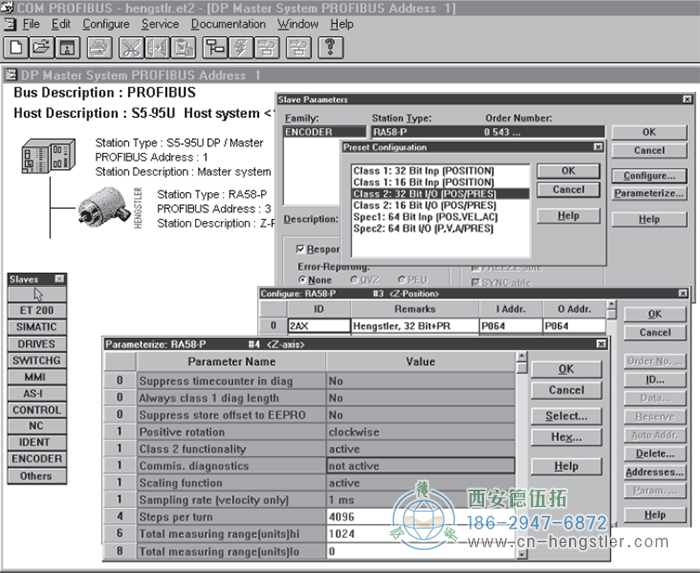

啟動 編碼器能夠被簡便快捷地安裝，并且通過GSD文件被設置

電氣連接 總線外殼，帶3個密封電纜出口

接線端子	信號
1	UB in(DC10V`30V)
2	0V in
3	UB out
4	0V out
5	B in
6	A in
7	B out
8	A out

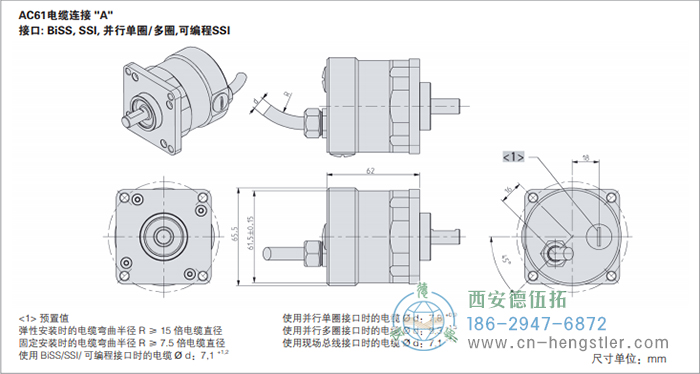

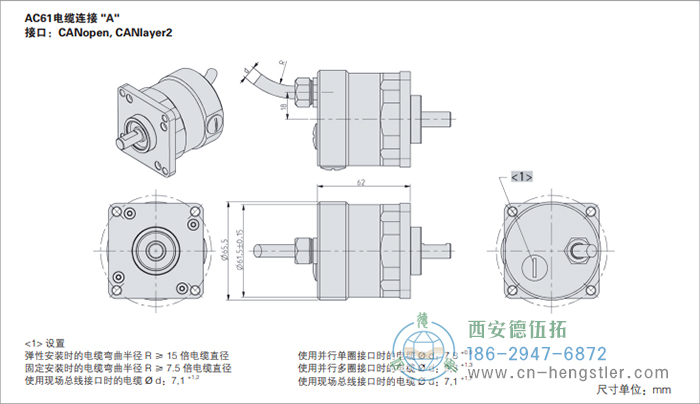

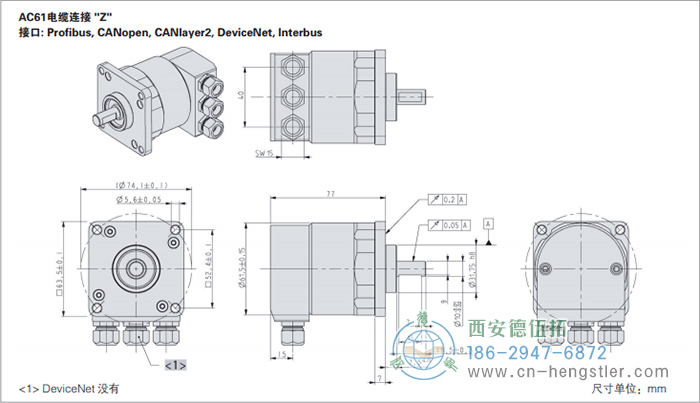

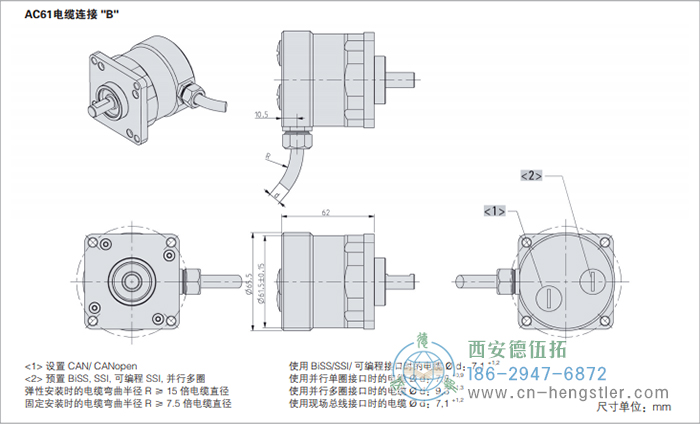

AC61_Profibus工業不銹鋼型光電絕對值編碼器外形及安裝尺寸

AC61_Profibus工業不銹鋼型光電絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AC 61	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 1212 12 位多圈 + 12 位單圈 1213 12 位多圈 + 13 位單圈 1214 12 位多圈 + 14 位單圈	E 直流 10V`30V	Q.76 方形法蘭，IP67，9.52mm Q.72 方形法蘭，IP67，10mm	DP Profibus	Z 總線外殼，帶3個密封電纜出口
