Hengstler告訴您哪種編碼器功能更加穩定可靠？

從戰斗用機器人到火星探測器、大型工程車輛、半導體制造裝置、無數醫療及軍事用途，Hengstler編碼器隨處可見。

總之，有機器運行的地方必須有編碼器。這些設備可能不像使用它們的某些產品那么吸引人，但它們對于當今復雜的運動控制系統來說是必不可少的。

旋轉編碼器是運動控制反饋回路在工業、機器人工程、航空航天、能源和自動化應用中的主要組成部分。這些設備必須在苛刻的條件下工作，暴露在灰塵、污垢、潤滑脂、溫度變化和高振動環境中。

此外，由于無刷直流（BLDC）電機的使用不斷增加，旋轉編碼器的需求也不斷增加，從而提高了控制、精度和效率。Hengstler編碼器任務簡單，將電機軸位置報告給系統控制器。使用此數據，控制器可精確整流電機繞組，確定運動控制環路用于保持目標電機性能的速度、方向、加速度等參數。旋轉編碼器應用程序需要長期的可靠性、耐久性和優化性能。換句話說，在大多數需要精確運動控制的應用程序中，智能旋轉編碼器變得越來越重要。

有一種使用智能功能的新方法，帶來新的功能和機會，改變低調的編碼器技術。

雖然是必需的，但旋轉編碼器通常被視為水庫設備，僅用于向更高級別的控制器提供脈沖信號。過去，編碼器用戶對接受變化比較消極，但今天，他們對原理經過充分測試的電容式編碼器等技術充滿信心，并對該領域多年來卓有成效的編碼器的成功充滿信心。

通過在設計中添加微控制器和自定義ASIC，可大大提高通用性，可快速配置編碼器的分辨率、零位置和極數。這種數字運動檢測方法提供了許多優點，并為使用旋轉開關編碼器的設計人員提供了全新的智能級別。

Hengstler編碼器技術：三種類型及其優缺點

最常見的三種編碼方法分別使用光學、磁性和電容技術。

在光學配置中，使用單面有LED，另一面有光電晶體管的帶槽光盤。由于磁盤旋轉以阻擋光路，結果脈沖顯示軸的方向和旋轉（圖1）。盡管成本低，但光學編碼器由于污染、灰塵、油等污染而降低了可靠性，LED壽命有限。

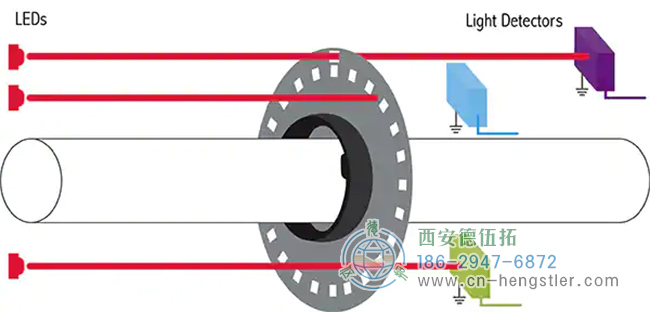

CUI以往型光編碼器結構圖

圖1：這是傳統光學編碼器的設置

磁性編碼器與光學編碼器的結構非常相似，但它使用磁場代替光束。這將使用一系列磁阻傳感器上旋轉的磁盤替換帶槽的光輪。磁輪的旋轉將在這些傳感器上生成響應，并將其發送到前端的信號調節電路，以確定軸的位置。磁性編碼器非常耐用，但它并不那么精確，更容易受到來自電機和驅動器的電磁干擾的影響。

電容編碼器結合了光學和磁性編碼器設計的所有優點，而不是弱點。這個編碼器更加堅固，不易受到周圍粒子和電磁干擾的影響。電容式編碼器有兩種線性形式：固定元件和可動元件。它們一起形成一對收發器組成的可變電容器（圖2）。旋轉編碼器將觸發內置的ASIC。此ASIC對行更改進行計數，并使用插值跟蹤行。

在提供標準的正交輸出的同時控制軸方向，切換來自其他編碼器的輸出，控制BLDC電機。

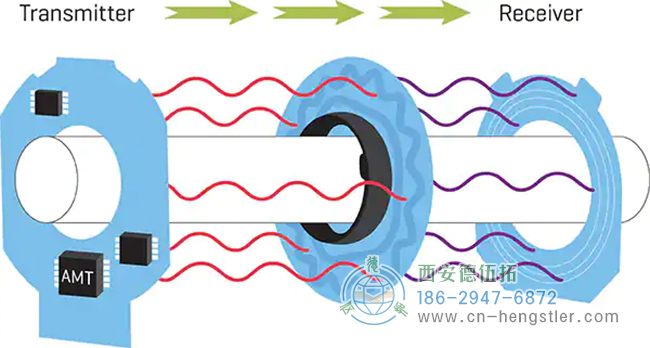

具有正交條和輸出波形靜電電容傳感電路圖

圖2：這是具有正交條的行和輸出波形的靜電電容式傳感

編碼器反饋的數字增強

電容式編碼器提供了強大的性能。并且，與光學式編碼器和磁式編碼器不同，靜電電容式編碼器的數字輸出帶來設計21世紀，簡化產品的開發、安裝，甚至維護。

優點之一是Hengstler編碼器可以調整分辨率（每轉脈沖數），而無需切換到高分辨率或低分辨率的編碼器磁盤。這大大提高了優化控制循環時開發過程的靈活性。

數字技術還支持簡單的“一鍵”調零，可快速、簡單地對開關信號和BLDC電機繞組進行設置和校準。在此，用戶通過在適當?shù)鸟R達階段通電，將軸鎖定在目標位置，并命令編碼器在該位置變?yōu)榱?。不需要特殊工具，?zhí)行此功能的總時間僅為幾分鐘。相反，使用光學或磁性編碼器將整流信號和電機繞組機械校準為零。這是一個復雜而令人煩躁的過程，最多需要20分鐘。

此外，編碼器系列包含智能，并附帶AMT Viewpoint GUI，因此可以使用內置的診斷功能加快現場故障分析并執行操作。預防措施（如編碼器健康測試序列）可縮短市場投入時間。

此診斷數據可幫助開發人員在調試期間從可疑列表中排除編碼器。

此外，診斷可以在故障發生之前為最終用戶提供編碼器正常性的洞察，從而在現場提供幫助，并有助于將編碼器的行為從出于維護目的的發動機行為分析中分離出來。可跟蹤誤對準和軸承磨損等問題。在關鍵的運動控制應用程序中，內置的診斷功能允許系統在啟動馬達之前驗證編碼器的行為，以防止損壞的可能性。

支持所有類型編碼器的智能功能和物聯網連接

Hengstler基于電容技術的AMT編碼器系列的優點不僅僅是性能和可靠性的提高。提供智能功能和多種可編程設置和安裝功能。數字技術是利用智能接口的力量實現傳統編碼器技術無法提供的好處的下一步。
