Hengstler編碼器的安裝方法之實心軸、盲孔、通孔？

實際使用Hengstler編碼器的過程中，會出現包括機械和電氣兩方面在內的各種安裝問題。如果不注意或不規范地使用，會影響通常的使用和亨士樂編碼器的壽命。以下步驟提供了詳細的編碼器安裝步驟。這有助于提高應用程序的體驗。今天，西安德伍拓自動化傳動系統有限公司技術員和大家談談各種類型編碼器的機械安裝部分。

亨士樂編碼器的固定安裝方法,包括軸、編碼器座、編碼器和緊固件，軸的外端中心開設有軸中心螺紋孔，軸的外端還開設有軸安裝孔；編碼器座的中心開設有編碼器座中心孔，編碼器座上還開設有編碼器座安裝孔；所述編碼器的中心具有編碼器中心孔；連接件穿過編碼器座安裝孔和軸安裝孔將編碼器座安裝到軸的外端，然后緊固件穿過編碼器中心孔、編碼器座中心孔和軸中心螺紋孔將編碼器安裝到編碼器座上。

實心軸編碼器的安裝方法

實心軸Hengstler編碼器安裝會有同步法蘭和夾緊法蘭等兩種安裝方式，在安裝支架上會有所區別。

1、直接利用編碼器法蘭端面的安裝孔，你來實現編碼器與安裝支架的固定。




2、利用夾緊法蘭的安裝凸臺，通過夾具來實現編碼器與安裝支架的固定。



3、利用同步法蘭的夾緊槽，通過偏心夾具來實現編碼器與安裝支架的固定。

空心軸編碼器的安裝方法

增量型編碼器可以選擇夾緊環和安裝簧片在同側或是不同側的，可以根據現場的安裝環境來定，主要是看在安裝簧片固定好之后，再去固定夾緊環是否會更方便。

盲孔空心軸編碼器的安裝方法

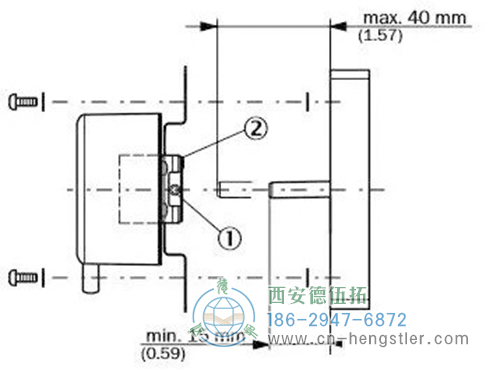

無論增量型或絕對值型編碼器，都需要注意軸的長度和軸套的深度是否相配，列如SHI38S系列，一般要求軸的長度不小于15mm，不超過40mm。

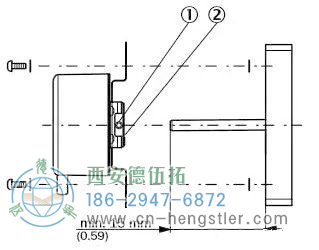

而ATM60_SSI，則是一般要求軸的長度不小于15mm，不超過30mm。

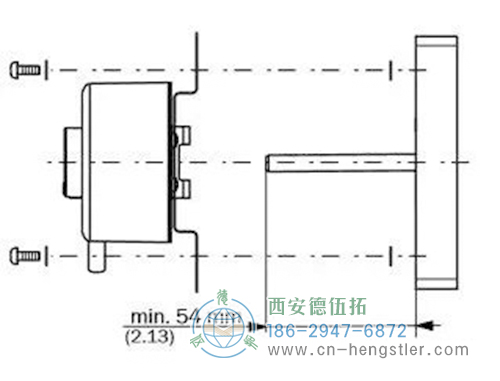

通孔空心軸編碼器的安裝方法

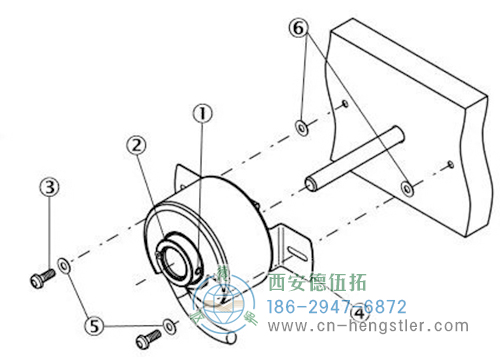

增量型編碼器可以選擇夾緊環（圖中2）和安裝簧片（圖中4）在同側或是不同側的，可以根據現場的安裝環境來定，主要是看在安裝簧片固定好之后，再去固定夾緊環是否會更方便。

編碼器通過聯軸器的安裝方法

1、聯軸器安裝時，應保持自然的原始狀態，不要有任何扭曲；

2、聯軸器上的頂絲扭矩一般為0.6Nm，不要使用過大扭矩，導致螺絲損壞；

3、編碼器與聯軸器的安裝需要保持同心，任何偏差都可能導致亨士樂編碼器軸上的機械負載超過額定范圍；

編碼器機械設零位的方法

增量型Hengstler編碼器可以通過軸或軸套，以及法蘭上的標記來設置零位，方便現場編碼器的裝配和使用。

通孔/盲孔空心軸編碼器上的軸套固定孔對應到法蘭面上的零點標志位，就是機械零位。



實心軸編碼器的軸上的平面端，其中心線對準法蘭上的零點標志位，就是機械零位。




采用上述的技術方案，將編碼器通過編碼器座安裝在軸的外端，與現有技術采用聯軸器連接，采用此編碼器固定方法固定后的編碼器占用空間小，安裝后符合設備對整體外觀的要求。編碼器的固定安裝還包括具有安裝腔的編碼器護罩，所述編碼器護罩具有編碼器護罩安裝孔，所述編碼器護罩的外端敞開，連接件依次穿過編碼器護罩安裝孔、編碼器座安裝孔和軸安裝孔將編碼器護罩和編碼器座安裝在軸上。
