增量型編碼器組成結構：碼盤、敏感元件、計數電路

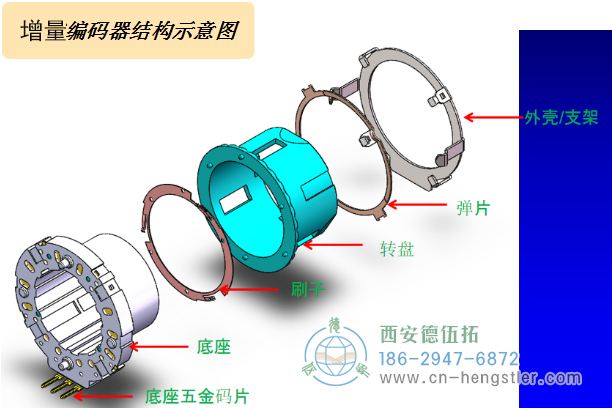

增量型編碼器能以數字形式確定軸相對于某個基準點的瞬時角位置，也可以用于測量角速度。Hengstler增量型編碼器在旋轉過程中，能輸出二組或二組以上，有周期性變化并有相位時序差的編碼器。從硬件方面來說它主要由軸芯、本體、支架、定位片、接觸刷等組成。



增量型編碼器組成結構：增量型編碼器由碼盤、敏感元件和計數電路組成。

1、碼盤

增量型編碼器向碼盤設立了內軌道和外軌道，外軌道有兩個軌道：第一個外軌道是增量計數軌道，它根據分辨率的大小設置扇形區，即只有一位軌道；第二個外軌道是方向軌道，它和計數軌道有相同數目的扇形區，只是移動了半個扇形區。如果一個周期是兩個扇形區（導電-不導電），那么這兩個軌道的輸出相差90°（電角度），或超前，或滯后，用于識別是順時針旋轉，還是逆時針旋轉，從而決定計數器作減法計數，還是作加法計數。內軌道稱基準軌道，它只有一個單獨標志的扇形區，用于提供基準點，其輸出脈沖將用來使計數器歸編碼器的能指示絕對位置的二進制碼或循環碼，它的每一個位的“1”輸出，只是角位移的增量。下圖示出了增量編碼器的軌道和輸出的關系。


增量編碼器的軌道和輸出的關系圖

2、敏感元件

增量型編碼器的敏感元件可以采用絕對編碼器中的任一種?？梢允墙佑|式的（電刷），也可以是非接觸式的（光電系統或磁電系統），和碼盤相適應。增量型編碼器的敏感元件可以采用絕對編碼器中的任一種?？梢允墙佑|式的（電刷），也可以是非接觸式的（光電系統或磁電系統）。

3、計數器

增量型編碼器計算的是角位移的增量，所以為了計算相對于某個基準位置角位移的實際大小和方向，必須設置一個計數器。送到計數器的計數脈沖，由施密特觸發電路輸出。
