增量編碼器Z信號是干什么用的，可以不接嗎？

亨士樂編碼器作為精密測量設備，其核心功能在于通過輸出信號來精確反映旋轉物體的位置、速度或加速度。在Hengstler增量編碼器的輸出信號中，A、B、Z三相各自扮演著重要角色。其中，A相和B相主要提供脈沖數，用于計算旋轉的角度或距離，而這兩相之間的相位差（通常為90°）則用于判斷旋轉的方向。

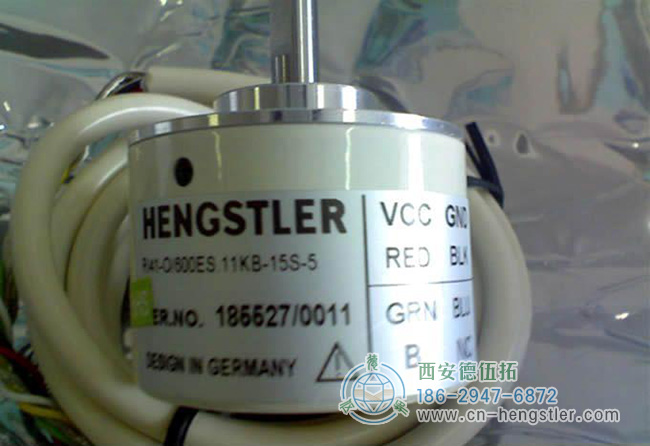

圖為亨士樂RI41系列增量編碼器照片

增量編碼器Z信號的作用：

Z信號，作為編碼器輸出的一路特殊信號，其特點是在編碼器每完成一整圈旋轉時，僅輸出一個脈沖。這一特性使得Z信號在多種應用場景中顯得尤為重要。例如，在機床加工中，Z信號常被用作機械零點的校準信號，確保加工過程的起始位置準確無誤；在加工螺紋時，Z信號則可作為進刀信號，控制刀具的精確進給。

增量編碼器Z信號是否可以不接？

從功能層面來看，如果用戶的應用場景中不涉及需要精確校準機械零點或依賴Z信號進行特定操作的情況，那么理論上是可以不接Z信號的。然而，需要注意的是，缺失Z信號可能會在某些高精度或自動化程度較高的應用場景中引入誤差或不便，因此在實際應用中應根據具體需求謹慎考慮。

增量編碼器Z信號丟失的可能原因：

在實際使用過程中，編碼器Z信號的丟失可能由多種因素導致。其中，一個常見的原因是伺服系統在回原點時搜索Z相脈沖的速度過快，導致系統未能及時捕捉到Z信號。針對這種情況，一種有效的解決方案是調整伺服系統在回原點階段的轉速至較低水平（如500轉以下），以確保系統有足夠的時間來準確識別并響應Z信號。

綜上所述，增量編碼器Z信號在特定應用場景中扮演著不可或缺的角色，其是否連接取決于具體的使用需求。同時，對于可能出現的Z信號丟失問題，也應采取相應的措施進行預防和解決。
