淺析亨士樂多圈絕對值編碼器特點

Hengstler多圈絕對值編碼器是精確測量旋轉或線性移動距離的設備，無需復雜算法即可直接讀取位置數據，其輸出值在多圈旋轉內均唯一，確保了位置檢測的獨立性和穩定性。適用于要求快速、精準位置、速度及方向信息的場景。

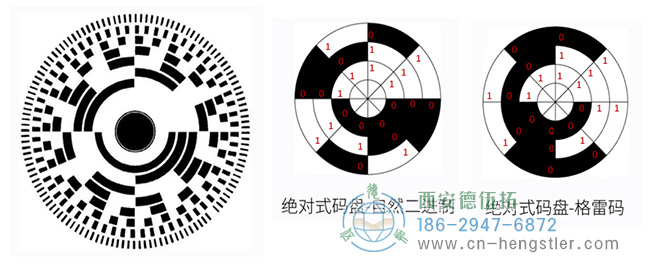

圖為兩種絕對值編碼器的碼盤照片(二進制、格雷碼)

原理簡述：亨士樂編碼器通過附加機制記錄旋轉圈數，結合單圈絕對值編碼技術，實現超越360°的測量。利用齒輪機械原理，中心碼盤旋轉帶動多組碼盤，逐圈編碼，擴大測量范圍，每個位置編碼唯一且無需記憶。

結構特點：多圈絕對值編碼器由主軸與多層同心圓構成，每層圓帶有不同脈沖槽。主軸旋轉時，各層圓生成脈沖信號，經讀取器轉換為精確位置信息，多層設計提升了分辨率與測量范圍。

優勢分析：

大范圍測量：區分多圈位置，適應復雜應用場景。
簡化安裝：測量范圍寬裕，可選任意中間位置為起點，降低安裝難度。
應用領域：廣泛應用于工業機器人、CNC機床、印刷機及高速旋轉機械等，提升設備位置控制精度與穩定性。高分辨率編碼器尤為關鍵，確保執行任務時的精準無誤。
