Dynapar教大家如何理解計算編碼器分辨率。

編碼器分辨率是編碼器軸或孔旋轉360度期間編碼器輸出的每轉脈沖數 (PPR) 或位數。如果Dynapar編碼器分辨率不足，它將無法向控制器提供有效反饋，系統將無法按要求運行。

要計算編碼器分辨率，對于增量編碼器，計算將取決于您的最大 RPM 和編碼器工作頻率。對于絕對編碼器，它將取決于協議波特率以及系統需要位置信息的頻率。

確定所需的最小編碼器分辨率

指定分辨率首先要確定應用需要監控的最小增量 I。例如，考慮需要測量 3° 的旋轉應用。我們想要每轉測量的點數 N 如下：
N = 360 / I
在上面的例子中，N = 360 / (3) = 每轉 120 個脈沖。

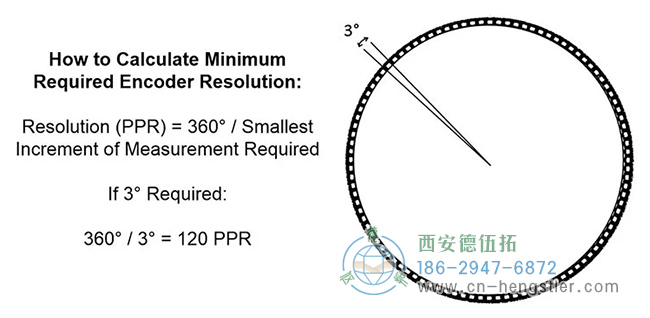

圖為Dynapar確定所需的最小編碼器分辨率的示意圖

Dynapar增量編碼器分辨率 (PPR) 計算

對于增量編碼器，編碼器電子元件具有最大頻率響應，這限制了其生成輸出脈沖的速度。結合應用的 RPM，頻率響應為特定系統和編碼器實際可實現的分辨率設定了一個實際上限。
最大編碼器分辨率 = 工作頻率 x 60 / 最大轉速
超過此數字將使編碼器的處理能力超負荷，從而導致信號輸出下降和累積誤差。
例如，如果編碼器的工作頻率為 125kHz，最大軸速為 1,000 RPM，則編碼器支持的最大分辨率的編碼器 ppr 計算為每轉 7,500 個脈沖 (PPR)。
如果編碼器的標準分辨率不能滿足您的應用需求，則還有另一種替代方案，具體取決于信號通過用戶驅動器、PLC 或控制器解碼的方式。假設使用具有雙向輸出（A 和 B 通道）的正交編碼器，從 A 通道和 B 通道的上升沿和下降沿觸發將產生四倍的脈沖，或 4X 編碼。

Dynapar絕對式編碼器分辨率（位）計算

增量編碼器是一種僅按壓系統，每當軸轉動時都會輸出連續的脈沖流，而絕對編碼器是一種調用和響應系統，只有當控制裝置詢問時，它才會輸出與離散位置相關的位或唯一字。因此，絕對編碼器不受與總脈沖相關的頻率響應的限制，而是受特定采樣周期或波特率所需的數據通信量的限制。
要確定所需的離散位置數 (N)，首先確定 360 度旋轉內所需的最小測量增量 (I)：
N = 360 / 我
例如，如果您需要測量精確到 0.01 度，則計算結果為 N = 360 / (0.03) = 12,000 個離散位置。
接下來，將所需的離散位置數轉換為下一個最高位數。絕對編碼器的碼盤經過圖案化，可為負載的特定角度或線性位置數生成唯一的數字字。因此，分辨率以位 N 為單位進行測量，編碼器每轉可測量 2 N 個位置。例如，14 位編碼器每轉 360° 可測量 16,384 個離散位置，這將滿足上述示例。

了解更多Dynapar編碼器相關知識，敬請關注丹納帕編碼器代理商西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供Dynapar編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因?yàn)榫幋a器技術人員的短缺帶來的損失，采取拉線上+拉線下服務的服務形式，幫助企業解決技術難題。
