選購編碼器需要確定的數據參數有哪些？

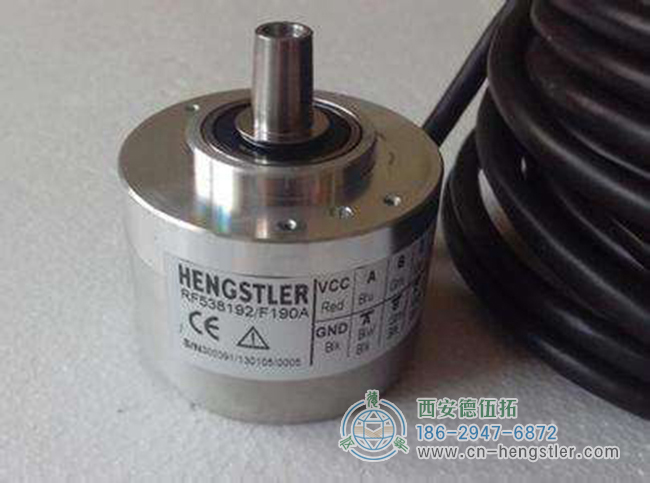

用戶在購買編碼器的時候，需要確定的編碼器參數是比較多的，否則容易買到并不合適的產品，這里我們這大家簡單的講解一下一些關于亨士樂編碼器數據及參數的定義，供大家選型參考。


增量編碼器的主要區別在于，輸出信號是模擬正弦波，而不是數字信號。它似乎主要滿足了電氣領域的需求——作為電動機的反饋檢測元件。與其他系統相比，當動態特性需要改進時，可以使用該編碼器。

為了確保良好的編碼器控制性能，編碼器反饋信號必須能夠提供大量脈沖，尤其是在轉速非常低的情況下，使用傳統的增量式編碼器從多個方面提供大量產生脈沖的問題：當電機以高速（6000 rpm）旋轉時，很難傳輸和處理數字信號。

在這種情況下，處理伺服電機信號所需的帶寬（例如，編碼器每轉10000個脈沖）將很容易超過MHz閾值，另一方面，使用模擬信號可大大減少上述問題，并能夠添加許多脈沖以供編碼器模擬。這是通過正弦和余弦信號的插值來保證的，這為旋轉角度提供了一種計算方法。這種方法可以實現基本正弦波的高倍增斜率，例如，從1024個正弦波編碼器每轉超過1000000個脈沖。接收該信號所需的帶寬僅略大于100 kHz。插值頻率的乘法必須由輔助系統執行。

編碼器通過計數設備計算其位置，當編碼器不移動或斷電時，它依靠計數設備的內部存儲器來記住位置。這樣，當電源故障時，編碼器可以不運動，當電源接通時，編碼器輸出脈沖被處理，不可能有干擾，脈沖丟失，否則零點被計算，計數設備存儲的量被偏移，直到出現錯誤的生產結果，該偏移量才被知道。

編碼器的解決方案是增加參考點。每次BEN編碼器通過參考點時，參考位置將被校正為計數裝置的記憶位置。在參考點之前，無法保證位置的準確性。因此，在工業控制中，有一些程序，比如為每次操作找到參考點，并啟動機器以找到變化。

這種方法在一些工業控制項目中更麻煩，甚至不允許啟動更改（啟動后必須知道確切位置），因此會彈出編碼器。

編碼器光碼盤上有許多光通道刻線。每條刻字線交替排列成2行、4行、8行和16行。在編碼器的每個位置，通過讀取pass，Dark，可以得到一組二進制代碼（格雷碼），從0次方2到n-1次方2，其中一個稱為n位編碼器。這種編碼器由光電編碼器的機械位置決定，不受斷電和干擾的影響。

編碼器由機械位置編碼，無需記憶，無需尋找參考點，無需一直計數。如果你需要知道它的位置，你可以閱讀它的位置。這樣，編碼器的抗干擾性能和數據的可靠性都大大提高。

單圈編碼器到多圈編碼器。

旋轉單圈值編碼器，在旋轉過程中測量光電編碼器的刻線，得到Wei One代碼。如果旋轉超過360度，代碼將返回原點，這不符合代碼原則。這種編碼只能用于360度旋轉范圍內的測量，稱為單圈編碼器。

多圈編碼器用于測量360度以上的旋轉范圍。編碼器生產使用時鐘輪的機械原理。當中央碼盤旋轉時，另一組碼盤（或多組齒輪、多組碼盤）通過齒輪驅動。由于采用單圈編碼，增加了轉數編碼，以擴大編碼器的測量范圍。這種編碼器被稱為多功能編碼器，也由機械位置編碼，每個位置都被編碼為白色。沒有記憶就不會重復。

多圈旋轉編碼器的另一個優點是，由于其測量范圍大，因此使用頻率更高，因此安裝時無需找到零點，并且可以使用某個中間位置作為起點，這大大簡化了安裝和調試的難度。

當編碼器軸旋轉時，有相應的相位輸出。旋轉方向的判斷和脈沖數的增減必須通過背面的判斷電路和計數器來實現。其計數起點可任意設定，可實現無限累加和多次轉數測量。也可以使用每次重傳一個脈沖的Z信號作為機械參考零位。如果脈沖是固定的，且分辨率需要提高，則可以使用具有90度相位差a和B的雙向信號乘以原始脈沖數。

當編碼器軸旋轉時，有一個與位置一對一輸出相對應的代碼（二進制、BCD代碼等），并且可以根據變碼大小的變化來判斷移位的正負方向和位置，而無需判斷電路。它有一個jeu對零代碼。當電源切斷或關閉，然后重新啟動測量時，仍能準確讀取斷電或斷電位置的代碼，并準確找到零代碼。編碼器的測量范圍通常為0到360度，但特殊型號也可以實現多圈測量。

以上就是關于用戶在選購編碼器時需要了解的一些數據參考的說明，了解更多關于編碼器知識，請關注德國亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。
