Hengstler(亨士樂)編碼器是如何接線的？

如果按照信號原理劃分亨士樂編碼器，則有增量編碼器和絕對編碼器。通常采用增量式編碼器，旋轉編碼器的輸出脈沖信號可直接輸入模具PLC，PLC的高速計數器對脈沖信號進行計數，以獲得測量結果。


亨士樂編碼器布線步驟：

1.設置地址：將編碼器的接線端口取下，左邊的刻度盤是十位數字，右邊的刻度盤是一位數字。

2.設置終端：如果只連接進線，編碼器為終端，兩個終端均打開；當輸入線和輸出線都連接時，兩個撥號盤都被撥到1位數。

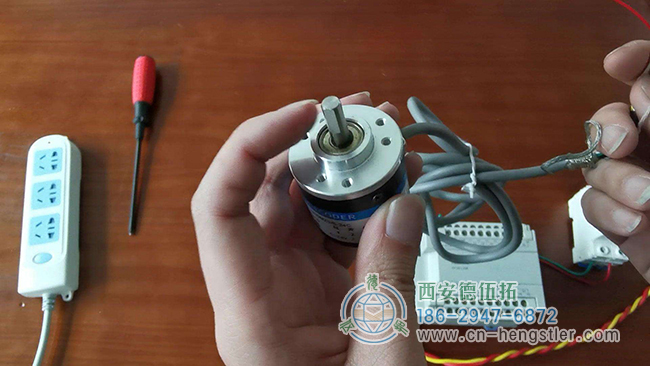

3.接線：

Hengstler編碼器使用專業的DP剝線鉗對電線進行絕緣，按正確的順序連接附件，并進行良好的屏蔽；接線：A連接到綠色導線，B連接到紅色導線。

這種接線方法的優點和缺點：

優點：接線方式簡單易用；

缺點：屏蔽層容易接觸不良。
