增量編碼器Z相：旋轉測量中的“歸零”英雄

很多Hengstler生產的增量編碼器都有Z相，也被稱為INDEX信號，是光電編碼器中的一個重要信號。它的主要作用是幫助確定軸的起始位置，使旋轉角度的測量更加準確。

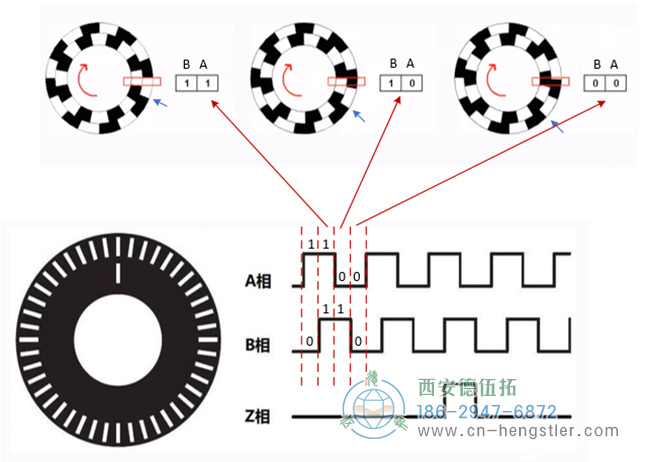

圖為Hengstler增量編碼器的碼盤及A相、B相、Z相的波形示意圖

具體來說，Z相的作用有以下幾點：

確定起始點：雖然亨士樂編碼器的A相和B相信號可以告訴我們旋轉的方向和步數，但它們不能給出確切的起始點。而Z相信號就像一個標志，讓我們知道從哪里開始測量。
重置位置：當需要重新設定旋轉的起始位置時，Z相信號就能派上用場。一旦接收到這個信號，系統就可以重置到初始位置，確保后續測量的準確性。
消除誤差：長時間運行后，編碼器可能會因為各種因素（如機械摩擦、溫度變化等）而產生誤差。但有了Z相信號，我們可以定期檢查和校正這些誤差，確保測量的精確性。

總之，編碼器Z相在測量旋轉角度時起著至關重要的作用，它能確保測量的準確性和精確性。
